晨遠產(chǎn)品展示
PRODUCT
- 聯(lián)系人：張經(jīng)理
- 電話：138-5364-1283
- 地址：安丘市青云大街與新安路交叉口

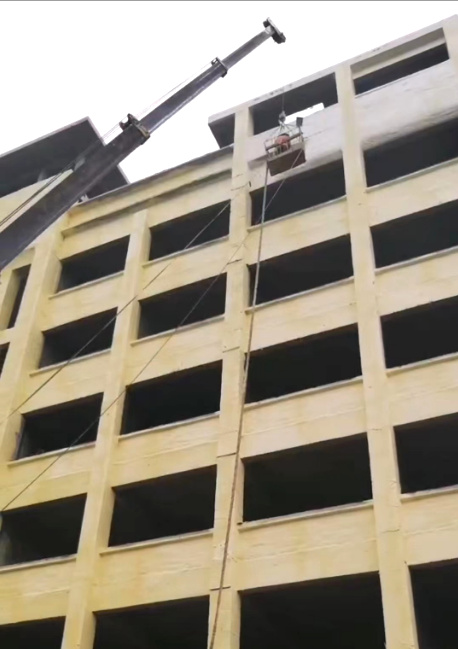

聚氨酯外墻保溫施工是一種綜合性能良好的新型節(jié)能系統(tǒng)。近年來，聚氨酯依據(jù)其良好的保溫隔熱性能廣泛應用于屋面及外墻保溫防水系統(tǒng)。市場的需要，就是企業(yè)的需要。面對日益發(fā)展的市場，濰坊晨遠環(huán)保研究外墻聚氨酯材料施工技術、提高施工水平是拓展企業(yè)市場、塑造企業(yè)形象所需要的。
一、通過樣板工程調(diào)查分析發(fā)現(xiàn)：外墻外保溫工程的表面平整度、保溫層厚度是影響施工質(zhì)量的主要因素。而影響表面平整度質(zhì)量的主要因素有平整度控制措施不到位和厚度控制措施不到位；影響保溫層厚度不均勻的主要因素是界面劑涂刷不均勻和網(wǎng)格布置不到位。
二、解決方案
（1）針對平整度控制措施不到位，通過加密設置平整度控制點，并先對基層進行平整度驗收。具體實施是先檢查基層平整度是否滿足要求，偏差大于5mm的提前做好處理，采用抗裂砂漿進行找平。采用預制好的聚苯板粘貼基層，加密間距為1.5m，梅花形布置，作為平整度、厚度控制點。改進后的施工質(zhì)量平整度能滿足目標要求，觀感質(zhì)量良好。
（2）針對厚度控制措施不到位，通過加密設置厚度控制點，并先對基層進行平整度驗收。具體實施措施是采用預制好的聚苯板粘貼基層，加密間距為1.5m，梅花形布置，作為厚度控制點。厚度點的設置同平整度控制點是相同的，起到雙重作用。改進后的效果檢查：厚度能滿足目標要求，觀感質(zhì)量良好。
（3）針對網(wǎng)格布布置不到位，通過正常粘結(jié)，減少開裂。具體實施是鋪貼雙層網(wǎng)格布，首層陽角采用專用金屬條，其余陽角采用網(wǎng)格布雙層繞角搭接。在樣板工程的施工中，在抹抗裂砂漿時，使用一層網(wǎng)格布，但是施工的效果并不理想，開裂的部位很多，而且大部分的開裂是在底層墻面的陽角部位，所以，決定加設一層網(wǎng)格布，并對陽角部位進行加強。抹抗裂砂漿時，將3~4mm厚抗裂砂漿均勻地抹在保溫層表面，立即將裁好的耐堿網(wǎng)格布用鐵抹子壓入抗裂砂漿內(nèi)。相鄰網(wǎng)格布之間搭接寬度不應小于50mm，并不得使網(wǎng)格布皺褶、空鼓。首層應鋪貼雙層網(wǎng)格布，第一層鋪貼網(wǎng)格布，網(wǎng)格布應對接，然后進行第二層網(wǎng)格布的鋪貼，兩層網(wǎng)格布之間抗裂砂漿必須飽滿。在首層墻面陽角處設2m高的專用金屬護角，護角應夾在兩層網(wǎng)格布之間。其余樓層陽角處兩側(cè)網(wǎng)格布雙向繞角相互搭接，各側(cè)搭接寬度不小于200mm。門窗洞口四角應增加300mm×400mm的附加網(wǎng)格布，鋪貼方向45°。改進后的效果檢查：粘結(jié)正常，陽角部位的開裂基本不存在，質(zhì)量控制良好。
（4）針對界面劑涂刷不均勻，通過加強過程檢查，實行不簽字不落架的措施。具體實施是加大質(zhì)檢員的檢查力度，施工過程進行跟蹤控制，做到全面驗收。在樣板工程的施工中，膠粉聚苯顆粒砂漿施工前的界面劑噴涂不均勻，造成找平層的空鼓率較大，而且大部分的空鼓是在大墻面，所以，應加強檢查力度，做到全面驗收，不合格不落架。在噴涂時，要求工人細致操作，提高該工序的工日單價，質(zhì)檢員和技術人員現(xiàn)場跟蹤，做到全部位的檢查記錄，沒有管理人員的簽字，該分項工程的人工費不予結(jié)算。改進后的效果檢查：粘結(jié)正常，陽角部位的開裂基本不存在，質(zhì)量控制良好。
三、主要特點:
1、聚氨酯發(fā)泡熱導率低、不易吸水、強度大，耐腐蝕
2、噴涂聚氨酯硬泡墻體保溫是以A料(異氰酸酯)加B料(多元醇、發(fā)泡劑、催化劑、阻燃劑等)經(jīng)高壓發(fā)泡設備現(xiàn)場噴涂發(fā)泡為保溫層，以聚合物干混砂漿為罩面層，以玻纖網(wǎng)格布為加強層的外墻外保溫系統(tǒng).飾面層適用于涂料、瓷磚、彈涂等。
聚氨酯硬泡無縫粘結(jié)，整體性強，與基面（砼、砂漿、紅磚、砌塊、木材、鋼材、玻璃等）粘結(jié)非常牢固。
3、罩面層具有不開裂、防水、抗沖擊、抗老化性能
4、系統(tǒng)壽命可大于25年。
四、施工工藝：
基層處理-----噴涂聚氨酯硬泡----打磨----抹聚合物干混砂漿----壓玻纖網(wǎng)---罩面（聚合物干混砂漿）噴涂施工工藝的主要優(yōu)點包括以下幾個方面：
（1）對于各種形狀的基材，不論是平面、立面還是頂面，不論是圓形、球形還是其他不規(guī)則形狀的復雜物體，都可以直接實施噴涂發(fā)泡加工，不需昂貴的模具制造費用；
（2）噴涂發(fā)泡成型的泡沫保溫層的形狀與基材物體形狀一致；無接縫，絕熱效果好；泡沫層外部有一層致密的保護皮層，能較好地保護內(nèi)部芯材，同時還容易進行外表面的涂料涂刷和進一步修裝；
（3）生產(chǎn)效率高，尤其適用于大面積、異形物體的絕熱處理，成型速度快，生產(chǎn)效率高噴涂型聚醚組合料由聚醚多元醇、勻泡劑、催化劑、教練劑、阻燃劑、發(fā)泡劑等組份組成。
（4）通常聚醚組合料呈淺黃色或棕紅色粘稠狀透明液體，無凝固物和稀稠物及不均勻現(xiàn)象，無機械雜質(zhì)。
五、施工要點
1） 基層平整（符合規(guī)范要求），噴涂前，清除基層松動部位、浮灰、污物，堵好腳手眼，安裝好預埋件，基層必須干燥，含水量≤8%。
2） 大風（＞4級）、0℃以下、下雨不得施工
3） 噴涂前必須做好門窗、臨近墻體、地面行人、車輛的防護，不能造成任何污染，操作者要穿防護服，戴防護帽、防護眼鏡等。
4） 分層噴涂，每層不得超過2cm，誤差不得大于±5mm。 5） 打磨要精細平整，誤差不得大于±2mm。
6） 做好安全操作措施，防高空墜落，防觸電，對腳手工具、提升設備、打磨設備、噴涂設備認真檢查，操作人員必須戴安全帶、安全繩、安全帽，設專職安全員。
六、應用范圍:
1、 工業(yè)廠房墻體外保溫；
2、 民用建筑（特別適用高層）；
3、 冷庫；
4、 糧倉等。
